Daten mit KSP_Serial_IO-0.18.7 vom Arduino zum PC zurück.

funkheld · 10. Juni 2017

Hallo, guten Tag.

Ich habe mir jetzt eine Möglichkeit geschaffen um mit dem "KSP_Serial_IO-0.18.7" nicht nur ankommenden Daten
mit dem Arduino Leonardo mit einem LCD-Display oder LED's darzustellen sondern die Daten auch am PC auszuwerten um sie in
einer Grafik darzustellen. Mit "KOS" und "Tera Term" gebe ich jetzt nur Steuerbefehle weiter zur Rakete.
Diese beiden getrennten Schnittstellen funktionieren wunderbar.

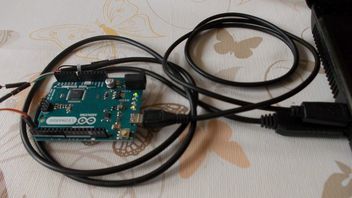

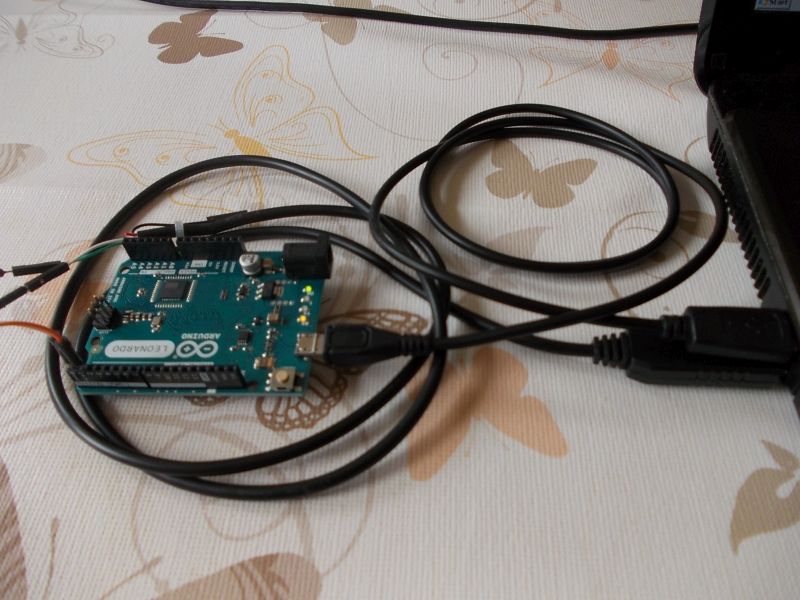

Mit einem "USB auf RS232 TTL UART PL2303" gehen die Daten zuück vom Arduino Leonardo zum PC.
Ich habe zum Test nur 3 Daten Dargestellt.

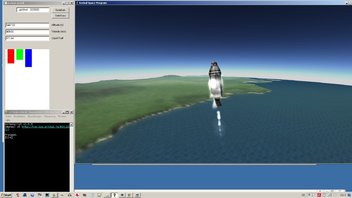

Die grafische Darstellung und Tera Term laufen dann auf einen 2. Monitor und Kerbal auf den 1. Monitor.

Mit diesem Programm kann man bis zu 55 verschiedene Daten abfragen, ist eine ganze Menge:
KSPIODemo16

http://forum.kerbalspaceprogra…al-23-04-17/&_fromLogin=1

Code

//pins for LEDs
#define GLED 5
#define YLED 6
#define RLED 7
#define SASLED 11
#define RCSLED 12
#define CG1LED 13
//pins for input
#define SASPIN 8
#define RCSPIN 9
#define CG1PIN 10
#define THROTTLEPIN 0
#define THROTTLEDB 4 //Throttle axis deadband
//Input enums
#define SAS 7
#define RCS 6
#define LIGHTS 5
#define GEAR 4
#define BRAKES 3
#define PRECISION 2
#define ABORT 1
#define STAGE 0
//Action group statuses
#define AGSAS 0
#define AGRCS 1
#define AGLight 2
#define AGGear 3
#define AGBrakes 4
#define AGAbort 5
#define AGCustom01 6
#define AGCustom02 7
#define AGCustom03 8
#define AGCustom04 9
#define AGCustom05 10
#define AGCustom06 11
#define AGCustom07 12
#define AGCustom08 13
#define AGCustom09 14
#define AGCustom10 15
//SAS Modes
#define SMOFF 0
#define SMSAS 1
#define SMPrograde 2
#define SMRetroGrade 3
#define SMNormal 4
#define SMAntinormal 5
#define SMRadialIn 6
#define SMRadialOut 7
#define SMTarget 8
#define SMAntiTarget 9
#define SMManeuverNode 10
//Navball Target Modes
#define NAVBallIGNORE 0
#define NAVBallORBIT 1
#define NAVBallSURFACE 2
#define NAVBallTARGET 3
//macro
#define details(name) (uint8_t*)&name,sizeof(name)
//if no message received from KSP for more than 2s, go idle
#define IDLETIMER 2000
#define CONTROLREFRESH 25
//warnings
#define GWARN 9 //9G Warning
#define GCAUTION 5 //5G Caution
#define FUELCAUTION 10.0 //10% Fuel Caution
#define FUELWARN 5.0 //5% Fuel warning
unsigned long deadtime, deadtimeOld, controlTime, controlTimeOld;
unsigned long now;
boolean Connected = false;
byte caution = 0, warning = 0, id;
struct VesselData
{
byte id; //1
float AP; //2
float PE; //3
float SemiMajorAxis; //4
float SemiMinorAxis; //5
float VVI; //6
float e; //7
float inc; //8
float G; //9
long TAp; //10
long TPe; //11
float TrueAnomaly; //12
float Density; //13
long period; //14
float RAlt; //15
float Alt; //16
float Vsurf; //17
float Lat; //18
float Lon; //19
float LiquidFuelTot; //20
float LiquidFuel; //21
float OxidizerTot; //22
float Oxidizer; //23
float EChargeTot; //24
float ECharge; //25
float MonoPropTot; //26
float MonoProp; //27
float IntakeAirTot; //28
float IntakeAir; //29
float SolidFuelTot; //30
float SolidFuel; //31
float XenonGasTot; //32
float XenonGas; //33
float LiquidFuelTotS; //34
float LiquidFuelS; //35
float OxidizerTotS; //36
float OxidizerS; //37
uint32_t MissionTime; //38
float deltaTime; //39
float VOrbit; //40
uint32_t MNTime; //41
float MNDeltaV; //42
float Pitch; //43
float Roll; //44
float Heading; //45
uint16_t ActionGroups; //46 status bit order:SAS, RCS, Light, Gear, Brakes, Abort, Custom01 - 10
byte SOINumber; //47 SOI Number (decimal format: sun-planet-moon e.g. 130 = kerbin, 131 = mun)
byte MaxOverHeat; //48 Max part overheat (% percent)
float MachNumber; //49
float IAS; //50 Indicated Air Speed
byte CurrentStage; //51 Current stage number
byte TotalStage; //52 TotalNumber of stages
float TargetDist; //53 Distance to targeted vessel (m)
float TargetV; //54 Target vessel relative velocity
byte NavballSASMode; //55 Combined byte for navball target mode and SAS mode
// First four bits indicate AutoPilot mode:
// 0 SAS is off //1 = Regular Stability Assist //2 = Prograde
// 3 = RetroGrade //4 = Normal //5 = Antinormal //6 = Radial In
// 7 = Radial Out //8 = Target //9 = Anti-Target //10 = Maneuver node
// Last 4 bits set navball mode. (0=ignore,1=ORBIT,2=SURFACE,3=TARGET)
};
struct HandShakePacket
{
byte id;
byte M1;
byte M2;
byte M3;
};
int time = 0;
struct ControlPacket {
byte id;
byte MainControls; //SAS RCS Lights Gear Brakes Precision Abort Stage
byte Mode; //0 = stage, 1 = docking, 2 = map
unsigned int ControlGroup; //control groups 1-10 in 2 bytes
byte NavballSASMode; //AutoPilot mode
byte AdditionalControlByte1;
int Pitch; //-1000 -> 1000
int Roll; //-1000 -> 1000
int Yaw; //-1000 -> 1000
int TX; //-1000 -> 1000
int TY; //-1000 -> 1000
int TZ; //-1000 -> 1000
int WheelSteer; //-1000 -> 1000
int Throttle; // 0 -> 1000
int WheelThrottle; // 0 -> 1000
};
HandShakePacket HPacket;
VesselData VData;
ControlPacket CPacket;
void setup() {
Serial.begin(38400);
Serial1.begin(38400);
initLEDS();
InitTxPackets();
controlsInit();
LEDSAllOff();
}
void loop()
{
input();
output();
if (time==1000){
Serial1.print("a");
Serial1.println(VData.Alt);
Serial1.print("b");
Serial1.println(VData.Vsurf);
Serial1.print("c");
Serial1.println(VData.LiquidFuel);
time=0;
}
time++;
}

Alles anzeigen
